GD系列慣性振動給料斗
一、特點
1、兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2、給料且可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏所，并有一定的混合作用。
3、結構簡單，安裝操作簡便；運行可靠，維修方便。
4、重量輕、耗電少、運行費用低，隔振好，因損少，噪音低。
5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
6、密封性好，實現全封閉給料，無需局部除塵或防毒。
二、用 途
GD系列慣性振動給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物科科倉破拱、給料、關閉等作業。
三、主要技術參數
型號
直徑
生產率(T/h)
料倉直徑
料倉容量(m3)
電機功率(Kw)
振動頻率(r/min)
電壓
重量(T)
G006PA
600
30～40
900～1200
5～15
0.25
1450
380
0.13
GD10PA
1000
40～80
1500～2000
10～50
0.75
960
380
0.38
GD12PA
1200
40～80
1800～2400
30～60
1.1
960
380
0.52
GDl5PA
1500
40～80
2250～3000
50～100
1.5
960
380
0.87
GD20PA
2000
80～150
3000～4000
80～160
2×1.1
960
380
11
GD25PA
2500
80～150
3600～5000
100～200
2×1.5
960
380
1.65
注：表中生產率為堆密度1．6t／m3物料。

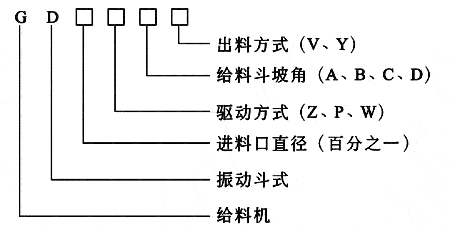

四、型號說明
符號說明：(1)V一中心出料．一般不注明；Y-邊出料。(2)Z一直線型；P一平旋型；
W—渦旋型。(3) A—30°； B一20°； C一45°： D一60°。
如GD06PA為直徑φ600mm平旋型振動給料斗，斗體坡角30°，中心出料。
一、特點
1、兼有破拱、給料、關閉作用。破拱助流能力強；給料松散、連續、均勻、準確；振動停止，物料即停止卸出，不必再安裝料倉閘門。
2、給料且可調，易于實現單機或群機自動控制，排料過程中無物料粒度偏所，并有一定的混合作用。
3、結構簡單，安裝操作簡便；運行可靠，維修方便。
4、重量輕、耗電少、運行費用低，隔振好，因損少，噪音低。
5、安裝高度低，可取代料倉錐體或部分錐體，不需要基礎和附加裝置。
6、密封性好，實現全封閉給料，無需局部除塵或防毒。
二、用 途
GD系列慣性振動給料斗是國內近年發展起來的兼有破拱、給料、關閉三種功能的新型設備。廣泛應用于煤炭、電力、機械、化工、建樹、冶金、礦山、輕工、食品、糧食、醫藥、交通運輸?shù)炔块T的散體物科科倉破拱、給料、關閉等作業。
三、主要技術參數
| 型號 | 直徑 | 生產率(T/h) | 料倉直徑 | 料倉容量(m3) | 電機功率(Kw) | 振動頻率(r/min) | 電壓 | 重量(T) |
| G006PA | 600 | 30～40 | 900～1200 | 5～15 | 0.25 | 1450 | 380 | 0.13 |
| GD10PA | 1000 | 40～80 | 1500～2000 | 10～50 | 0.75 | 960 | 380 | 0.38 |
| GD12PA | 1200 | 40～80 | 1800～2400 | 30～60 | 1.1 | 960 | 380 | 0.52 |
| GDl5PA | 1500 | 40～80 | 2250～3000 | 50～100 | 1.5 | 960 | 380 | 0.87 |
| GD20PA | 2000 | 80～150 | 3000～4000 | 80～160 | 2×1.1 | 960 | 380 | 11 |
| GD25PA | 2500 | 80～150 | 3600～5000 | 100～200 | 2×1.5 | 960 | 380 | 1.65 |
注：表中生產率為堆密度1．6t／m3物料。
四、型號說明
符號說明：(1)V一中心出料．一般不注明；Y-邊出料。(2)Z一直線型；P一平旋型；
W—渦旋型。(3) A—30°； B一20°； C一45°： D一60°。
如GD06PA為直徑φ600mm平旋型振動給料斗，斗體坡角30°，中心出料。
